Torten- und Ringdiagramme

Einführung in Torten- und Ringdiagramme

Ein Kreisdiagramm oder Ringdiagramm ist gewissermaßen ein Sonderfall eines gestapelten 100 %-Diagramms mit nur einer Kategorie (Säule) von Daten.

Ein Ringdiagramm verfügt in der Mitte des Diagramms über einen kreisförmigen, nicht ausgefüllten Bereich.

Bei Auswahl eines Segments in einem Kreis- oder Ringdiagramm werden vier Ziehpunkte angezeigt. Jeder der Griffe kann mit der Maus gezogen werden, um das Diagramm zu drehen. Beim Drehen rasten die Griffe bei 0^∘, 90^∘, 180^∘ und 270^∘ ein. Auf diese Weise lässt sich leicht jedes gewünschte Layout erreichen.

Das Kreisdiagramm oder Ringdiagramm merkt sich, welchen Ziehpunkt Sie beim Drehen des Diagramms gezogen haben, und behält die entsprechende Orientierung auch dann bei, wenn sich die Daten ändern. Außerdem können Sie die Griffe vom Kreis wegziehen, um das entsprechende Segment hervorzuheben.

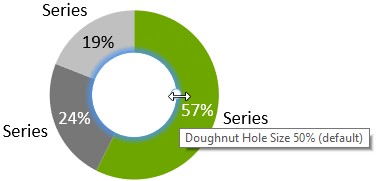

Sie können den Ziehpunkt ziehen, um die Größe der Öffnung des Ringdiagramms zu verändern.

Wenn Sie die Größe auf 0 % reduzieren, verwandelt sich das Ringdiagramm in ein Kreisdiagramm. Sie können diesen Ziehpunkt auch dazu verwenden, eine Öffnung in einem Kreisdiagramm zu erstellen, um so ein Ringdiagramm zu erhalten.

Die Beschriftungen des Kreisdiagramms oder Ringdiagramms unterstützen das Beschriftungsinhalt-Steuerelement, sodass Sie wählen können, ob Prozent- und/oder Absolutwerte angezeigt werden sollen (Beschriftungsinhalt). Außerdem können Sie die äußeren Beschriftungen an eine beliebige Stelle am Rand des entsprechenden Segments verschieben.

Um einem Ringdiagramm einen Titel zuzuweisen, wählen Sie  Add Title aus dem Kontextmenü.

Universelle Verbinder können verwendet werden, um Kreisdiagramme oder Ringdiagramme mit anderen Diagrammarten zu verknüpfen (siehe Universelle Verbinder).

Änderung der Scheibenreihenfolge

Sie können die Reihenfolge ändern, in der die Scheiben in Torten- und Ringdiagrammen erscheinen. Gehen Sie dazu wie folgt vor:

1. Wählen Sie das Diagramm aus, um seine Mini-Symbolleiste zu öffnen.
2. Wählen Sie im Menü Segment Order die gewünschte Scheibenreihenfolge aus.
   • Sheet Order Clockwise: Die Scheiben erscheinen im Uhrzeigersinn in der gleichen Reihenfolge wie der verknüpfte Datenbereich.
   • Sheet Order Counterclockwise: Die Scheiben erscheinen gegen den Uhrzeigersinn in der gleichen Reihenfolge wie der verknüpfte Datenbereich.
   • Ascending Order Clockwise: Die Scheiben werden im Uhrzeigersinn von klein nach groß angezeigt.
   • Descending Order Clockwise: Die Scheiben werden im Uhrzeigersinn von groß nach klein angezeigt.
