Zones de graphique et zones de tracé

La plupart des graphiques think-cell comportent une zone de graphique et une zone de tracé.

• La zone de tracé intérieure correspond à l’espace où les données du graphique sont représentées. La zone de tracé contient les marqueurs de données, comme les colonnes, les lignes et les points de données.
• La zone externe du graphique contient tout ce qui se trouve dans le graphique, y compris la zone de tracé et les entités graphiques qui s’étendent au-delà de la zone de tracé, tels que les libellés de série et de catégorie (voir Types de libellé) et Flèches TCAM .

Pour créer des mises en page de diapositives précises, vous pouvez aligner d’autres objets de diapositive avec la zone de graphique ou la zone de tracé, et vous pouvez faire correspondre les tailles des objets de diapositive à l’une ou l’autre zone.

Redimensionner automatiquement les zones du graphique et les zones de tracé pour les adapter à leur contenu

Les zones du graphique et les zones de tracé peuvent se redimensionner automatiquement s’adapter à leur contenu. Par exemple, la zone de graphique peut être redimensionnée pour s’adapter à une flèche TCAC...

... et la zone de tracé peut être redimensionnée pour correspondre au nombre de colonnes dans un histogramme.

Vous pouvez activer et désactiver le redimensionnement automatique et choisir la direction dans laquelle le graphique s’agrandit ou rétrécit, en déverrouillant et en verrouillant les bords de la zone de graphique ou de la zone de tracé.

Vous ne pouvez pas verrouiller le même bord de la zone de graphique et de la zone de tracé. Par exemple, si vous verrouillez le bord supérieur de la zone de tracé, le bord supérieur de la zone de graphique se déverrouille automatiquement. Cela garantit que tout le contenu du graphique reste à l’intérieur des zones du graphique et de tracé afin que vous puissiez créer des mises en page de diapositives précises.

Si un bord d’une zone est déverrouillé, celui-ci se déplacera automatiquement pour s’adapter au contenu de la zone. Un bord déverrouillé a une poignée de redimensionnement bleue. Pour déverrouiller un bord de la zone de graphique ou de la zone de tracé, sélectionnez la zone, puis faites un clic droit sur la poignée de redimensionnement du bord.

Si un bord d’une zone est verrouillé, celui-ci ne bougera pas, même lorsque vous modifiez le contenu de la zone. Un bord verrouillé a une poignée de redimensionnement blanche. Pour verrouiller un bord de la zone de graphique ou de la zone de tracé, sélectionnez la zone, puis faites un clic gauche sur la poignée de redimensionnement du bord.

Voir Verrouiller et déverrouiller des éléments pour en savoir plus.

Exemples de redimensionnement automatique

Voici quelques exemples de la façon dont vous pouvez contrôler le redimensionnement automatique des zones du graphique et de tracé.

Faire correspondre la taille de la zone de graphique ou la zone de tracé à celle d’autres objets

Vous pouvez faire correspondre la taille de la zone de graphique ou de la zone de tracé à celle d’autres objets (voir Faire correspondre les tailles d’objet). Par exemple, vous pouvez faire correspondre la largeur d’une image think-cell à la largeur de la zone de tracé.

Aligner la zone de graphique ou la zone de tracé avec d’autres objets

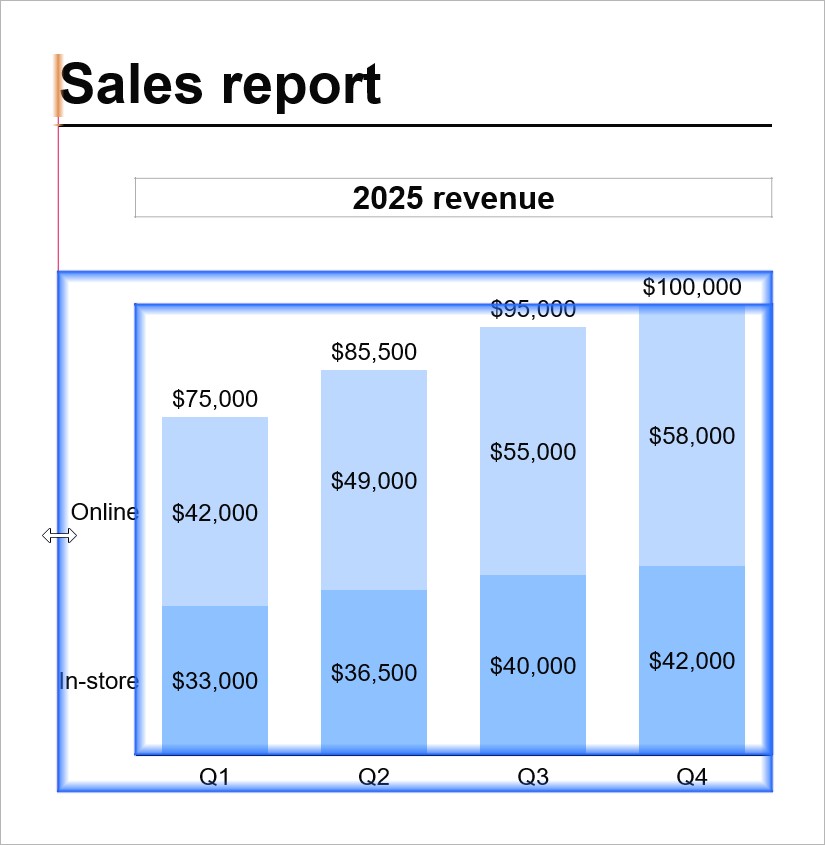

Vous pouvez aligner la zone de graphique ou la zone de tracé avec d’autres objets de la diapositive (voir Aligner les objets). Par exemple, vous pouvez centrer le titre du graphique au-dessus de la zone de tracé, et aligner le bord gauche de la zone de graphique et le titre de la diapositive.

Aligner dynamiquement la zone de graphique ou la zone de tracé avec d’autres éléments

Vous pouvez créer des alignements dynamiques entre la zone de graphique ou la zone de tracé et d’autres éléments. Lorsque la zone de graphique ou la zone de tracé est redimensionnée pour s’adapter à son contenu, les autres éléments se déplacent ou sont redimensionnés pour préserver l’alignement.

Par exemple, vous pouvez aligner la zone de tracé et une zone de texte afin que la zone de texte corresponde toujours à la largeur de la zone de tracé, même lorsque le contenu de la zone de tracé change.

Une fois que vous déplacez l’un des éléments ou certains bords, l’alignement dynamique est rompu (voir Rompre des alignements dynamiques).

Pour créer un alignement dynamique entre la zone de graphique ou la zone de tracé et un autre élément, procédez comme suit :

1. Avant d’aligner dynamiquement les bords que vous souhaitez (dans cet exemple, les bords droits de la zone de texte et de la zone de tracé), vous pouvez verrouiller certains des autres bords des éléments afin qu’ils ne bougent pas lorsque vous modifiez le graphique. Un bord verrouillé a une poignée de redimensionnement blanche. Pour verrouiller un bord, sélectionnez son élément ou sa zone, puis faites un clic gauche sur la poignée de redimensionnement du bord.

   Dans cet exemple, le bord gauche de la zone de tracé est verrouillé.

2. Sélectionnez l’un des éléments que vous souhaitez inclure dans votre alignement dynamique. Par exemple, sélectionnez la zone de texte.

3. Commencez à faire glisser la poignée de redimensionnement du bord que vous souhaitez aligner, dans cet exemple, la poignée du bord droit.

4. Tout en faisant glisser la poignée de redimensionnement, déplacez le curseur de la souris sur le bord de l’autre élément sur lequel vous souhaitez faire l’alignement (dans cet exemple, le bord droit de la zone de tracé). Le bord sur lequel faites l’alignement est surligné en bleu et une fine ligne apparaît entre les bords. Relâchez le bouton de la souris.

   Dans cet exemple, les bords droits de la zone de graphique et de la zone de tracé sont à la même position. Pour vous assurer que l’alignement se fait sur la zone de tracé, faites glisser la poignée de redimensionnement afin de voir un surlignage bleu uniquement le long du bord droit de la zone de tracé. Si la surbrillance apparaît sur tout le bord de la zone de graphique, vous alignerez la zone de texte sur la zone de graphique.

5. Dans cet exemple, pour faire correspondre la largeur de la zone de texte à celle de la zone de tracé, alignez le bord gauche de la zone de texte sur le bord gauche de la zone de tracé (voir Aligner les objets à l’aide des guides think-cell).

6. Assurez-vous que les bords que vous souhaitez aligner dynamiquement (par exemple, les bords droits de la zone de texte et de la zone de tracé), sont déverrouillés. Un bord déverrouillé a une poignée de redimensionnement bleue. Pour déverrouiller un bord, sélectionnez son élément ou sa zone, puis faites un clic droit sur la poignée de redimensionnement du bord.

   Dans cet exemple, les poignées de redimensionnement des bords droits de la zone de graphique et de la zone de tracé sont à la même position. Pour vous assurer que vous déverrouillez le bord droit de la zone de tracé, sélectionnez d’abord la zone de tracé, puis faites un clic droit sur la poignée de redimensionnement.

Lorsque vous modifiez le graphique, l’alignement dynamique persiste. Dans cet exemple, la zone de texte se redimensionne afin qu’elle corresponde toujours à la largeur de la zone de tracé.
