12. Graphiques en nuage de points et à bulles

Les graphiques en nuage de points et les graphiques à bulles sont fortement similaires, car ils utilisent tous deux un tracé xy pour visualiser le contenu de la feuille de données. Cependant, ils se différencient par le style de marqueurs utilisés pour les points de données individuels.

La feuille de données d'un graphique en nuage de points est organisée comme suit, avec chaque ligne représentant un point de données unique :

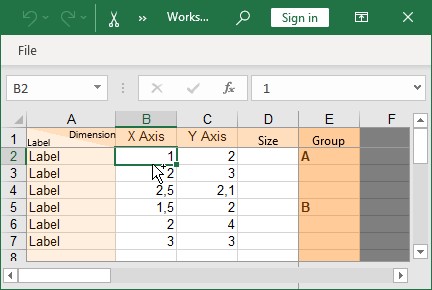

Feuille de données de graphique en nuage de points think-cell.

La feuille de données d'un graphique à bulles contient des valeurs dans la colonne Taille, mais hormis cela, son organisation est identique :

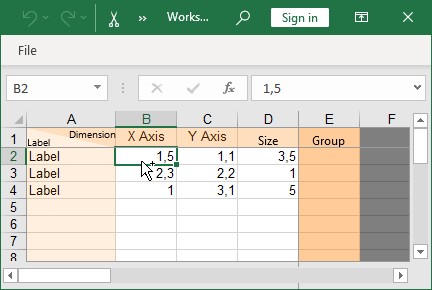

Feuille de données de graphique à bulles think-cell.

La colonne Groupe de la feuille de données peut être utilisée pour organiser des points de données individuels en groupes. Dans la feuille de données du graphique en nuage de points ci-dessus, les trois premiers points de données appartiennent au groupe A, et les autres points de données au groupe B. Pour sélectionner plusieurs points de données appartenant au même groupe, cliquez sur un premier point de données, puis déplacez le pointeur de la souris tout en maintenant la touche Maj enfoncée (voir Sélection multiple).

Les axes des graphiques en nuage de points et des graphiques à bulles peuvent également être ajustés. Pour en savoir plus, reportez-vous à la section Échelles et axes. Vous pouvez également utiliser des dates pour les valeurs X ou Y. Lorsque toutes les cellules de la feuille de données d’un axe contiennent des données et que le format de cellule Excel est configuré sur Date, les libellés de graduation de cet axe affichent des dates et vous pouvez les formater en conséquence (voir Contrôle du format de date).

Si vous sélectionnez Utiliser le remplissage de la feuille de données en superposition (voir Jeu de couleurs), vous pouvez définir la couleur de remplissage à partir du formatage de cellule d'Excel dans n'importe quelle cellule de la ligne d'un point de données pour définir la couleur du marqueur de ce point de données.

12.1
Libellés
12.2
Graphique en nuage de points
12.3
Graphique à bulles
12.4
Courbe de tendance et partition

12.1 Libellés

Dans les deux types de graphiques, jusqu'à deux libellés peuvent être associés à chaque point de données. Des libellés peuvent être ajoutés avec le image.  bouton Ajouter un libellé et supprimés avec le image.  bouton Supprimer les libellés. Le contrôle de contenu de libellé permet de sélectionner le format du champ de texte pour chaque libellé, autorisant ainsi l'affichage du texte du libellé ainsi que les valeurs x, y et la taille (voir Contenu des libellés). Par défaut, les libellés sont désactivés dans les graphiques contenant plus de 300 points de données. Si nécessaire, ils peuvent être activés à l'aide du menu contextuel.

Le générateur automatique de libellés place les libellés le plus près possible de leurs points de données, à l'aide de lignes de connexion si nécessaire (voir Placement automatique des libellés).

Pendant que le générateur de libellés calcule les placements des libellés, un symbole de progression image. apparaît dans le coin supérieur gauche du graphique, et le graphique concerné est affiché avec un cadre gris clair. Vous pouvez enregistrer le fichier ou continuer à travailler sur d'autres graphiques ou diapositives pendant que le gestionnaire de libellés fonctionne.

Dans certains cas rares, il peut arriver que le générateur ne trouve pas un emplacement optimal pour tous les libellés. Si c'est le cas, il peut s'avérer utile de placer manuellement les libellés. Essayez de placer manuellement l'un des libellés mal ajustés et laissez le générateur se charger automatiquement des libellés restants. Tous les libellés peuvent normalement être placés de manière acceptable après que vous avez placé manuellement quelques libellés problématiques.

12.2 Graphique en nuage de points

Icône dans le menu Éléments: image.

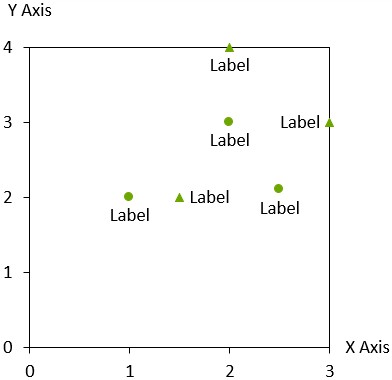

Exemple de graphique en nuage de points think-cell.

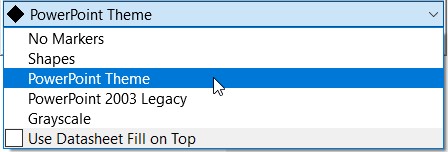

Le graphique en nuage de points utilise le contrôle de jeu de marqueurs pour signaler de manière cohérente les points de données appartenant au même groupe (voir Schéma des marqueurs). Le contrôle de forme de marqueur permet de configurer la forme des marqueurs des points de données individuels (voir Forme de marqueur).

Si vous choisissez Aucun marqueur dans le contrôle de jeu de marqueurs, les marqueurs des points de données sont désactivés. Dans ce cas, les libellés sont centrés au niveau des points de données. Cependant, le placement automatique de libellés peut décaler les libellés de leur position afin d'éviter tout chevauchement.

12.3 Graphique à bulles

Icône dans le menu Éléments: image.

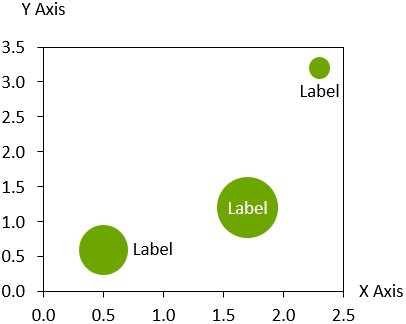

Exemple de graphique à bulles think-cell.

Le graphique à bulles est une variante du graphique en nuage de points dans laquelle les points de données sont signalés par des cercles. La taille de ces cercles est déterminée par les valeurs de la colonne Taille. Par défaut, la valeur Taille est proportionnelle à la surface du cercle. La même chose image.  Le bouton Ajuster le diamètre à la taille du menu contextuel permet de configurer la valeur Taille afin qu'elle soit proportionnelle au diamètre de chaque cercle.

Pour qu’une légende ait la taille d’une bulle, cliquez sur image.  Ajouter une légende de la taille d’une bulle dans le menu contextuel du graphique. Pour modifier la taille d'une bulle utilisée dans la légende, sélectionnez la bulle et faites glisser la poignée qui apparaît sur la limite de droite.

Ajustement de la légende de la taille d'une bulle avec think-cell.

Lorsque vous sélectionnez l'une des bulles à l'intérieur du graphique, une poignée similaire apparaît sur la limite de droite. Modifiez la taille de la bulle en faisant glisser la poignée. Toutes les autres bulles sont adaptées en conséquence, car le ratio entre les bulles est toujours déterminé par les nombres dans la colonne Taille de la feuille de données.

Lorsque deux bulles se chevauchent, la plus petite bulle est affichée devant la plus grande. Pour modifier cet ordre, choisissez image.  Mettre au premier plan dans le menu contextuel d’une bulle.

12.4 Courbe de tendance et partition

Dans le menu: Graphique, point de données
Élément de menu: image.

12.4.1 Courbe de tendance

Dans les graphiques en nuage de points ou les graphiques à bulles, vous pouvez laisser think-cell calculer une courbe de tendance pour un groupe de valeurs. Une courbe de tendance est une représentation graphique des tendances du groupe. Elle sont utilisées pour l'étude des problèmes de prévision, également appelée analyse de régression.

La courbe de tendance est calculée à l'aide d'une régression linéaire, afin de minimiser la somme de tous les points de la différence quadratique entre l'axe Y et la valeur de ligne de tendance sur l'axe X. Dans un graphique à bulles, la taille des bulles sert à pondérer la contribution de chaque point à la différence.

Il existe deux façons d'ajouter une courbe de tendance au graphique :

  • Effectuez un clic-droit sur un marqueur ou une bulle dans le groupe concerné, et sélectionnez image.  Ajouter une courbe de tendance/une partition dans le menu contextuel.
  • Sélectionnez une courbe de partition (voir Partition). Dans la barre d'outils, vous pouvez sélectionner un groupe de valeurs ; la ligne devient alors une courbe de tendance pour ce groupe.

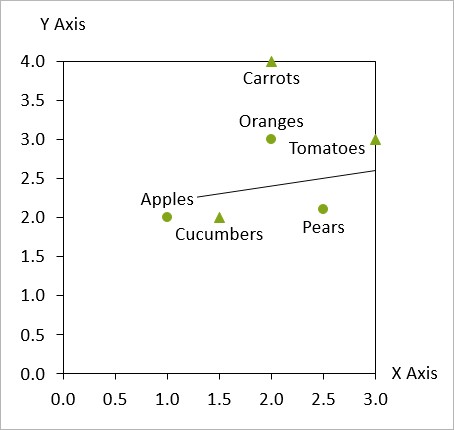

Courbe de tendance de graphique en nuage de points/graphique à bulles think-cell. image.

Les courbes de tendance ne sont disponibles que lorsque les deux axes du graphique sont définis sur une échelle linéaire.

Vous pouvez choisir le type de courbe de tendance dans le contrôle du type de courbe de tendance situé dans la barre d’outils contextuelle de la courbe de tendance. Le type Linéaire, le type par défaut, est toujours disponible. Dans le graphique en nuage de points, lorsque la courbe de tendance est calculée sur la base d’un groupe spécifique (option Tous les groupes non sélectionnée), des types supplémentaires de courbes de tendance sont disponibles :

  • Puissance: Convient le mieux lorsqu’il y a une relation de loi de puissance entre les valeurs Y et X.
  • Exponentielle: Convient le mieux lorsqu’il y a une relation exponentielle.
  • Logarithmique: Convient le mieux lorsqu’il y a une relation logarithmique.

Les ruptures d’axe sont supprimées lorsqu’une courbe de tendance non linéaire est utilisée.

L’exemple ci-après illustre l’adéquation d’une courbe de tendance de Puissance dans un graphique en nuage de points lorsque les valeurs Y sont les carrés des valeurs X :

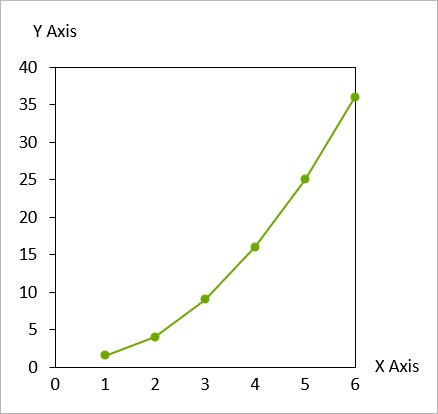

courbe de tendance de loi de puissance sur graphique en nuage de points think-cell.

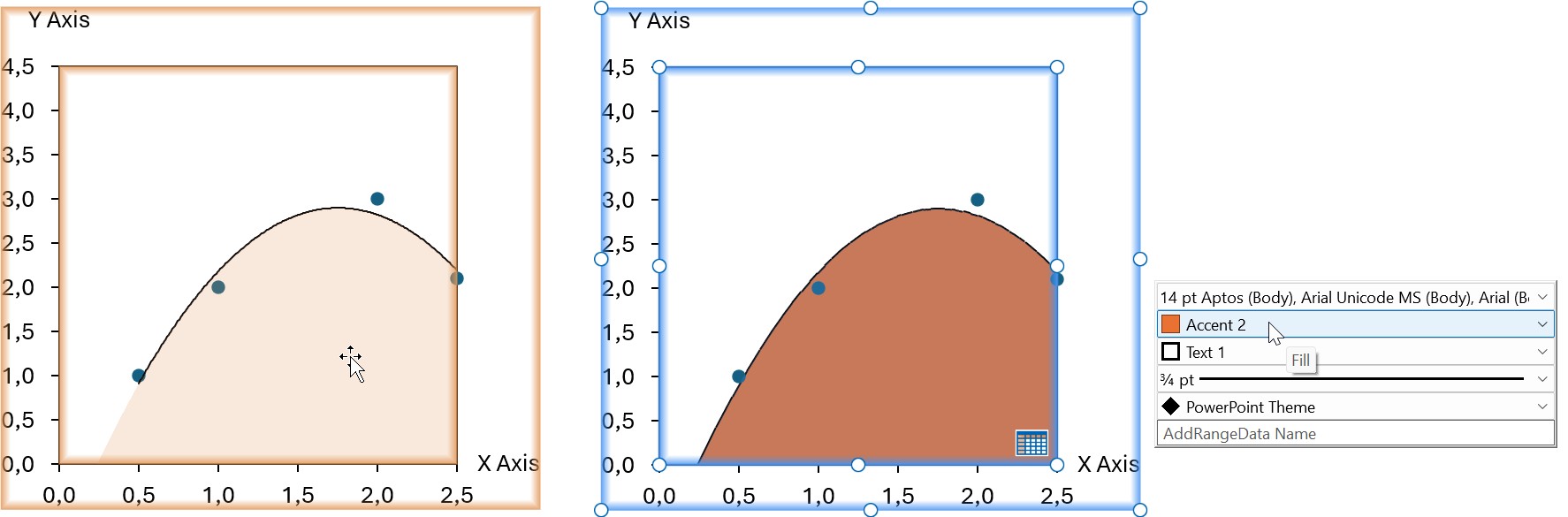

Vous pouvez modifier la couleur d’arrière-plan d’une zone délimitée par une courbe de tendance linéaire et déplacer cette dernière de la même manière qu’une courbe de partition (voir Partition). Cependant, une fois que vous l’avez déplacée, elle sera de nouveau linéaire et ne sera plus calculée à partir des valeurs de la feuille de données. Lorsque vous choisissez un remplissage d’arrière-plan pour une zone délimitée par une courbe de tendance, la ligne sera étendue au-delà de la plage de l’axe X du groupe de données sur lequel elle est basée sur le bord du graphique.

12.4.2 Partition

Vous pouvez ajouter une courbe de partition à des graphiques en nuage de points ou des graphiques à bulles afin d'identifier la partition d'un ensemble. Pour ajouter une courbe de partition, sélectionnez image.  Ajouter une courbe de tendance/une partition dans le menu contextuel du graphique.

Les courbes de partition ne sont disponibles que lorsque les deux axes du graphique sont définis sur une échelle linéaire.

Vous pouvez déplacer la courbe en cliquant dessus et en la faisant glisser vers la position désirée. Il est également possible de sélectionner la courbe de partition et de faire glisser les poignées au début ou à la fin de cette dernière. Pendant que vous les faites glisser, les points de fin se positionnent sur les bonnes valeurs. L'espacement des points de positionnement dépend de votre niveau de zoom actuel. Si vous maintenez la touche Shift enfoncée pendant le déplacement, l'angle de la courbe de partition est limité à l'angle actuel ou à celui d'une ligne verticale, horizontale ou diagonale.

Pour faire une copie d’une courbe de partition, maintenez la touche Ctrl enfoncée pendant le déplacement. Cela permet de créer facilement des courbes parallèles, pour marquer une plage de valeurs par exemple.

Vous pouvez modifier la couleur d’arrière-plan d’une aire délimitée par une partition et des courbes de tendance en cliquant sur l’aire et en sélectionnant la couleur d’arrière-plan dans la barre d’outils.

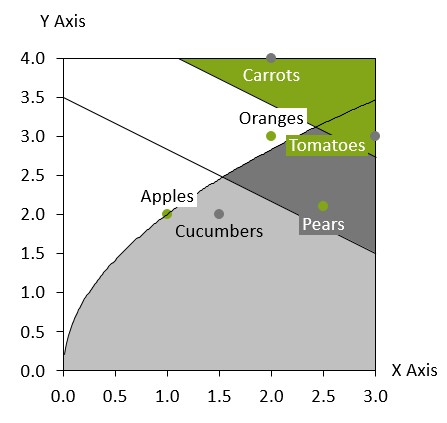

Partition de graphique en nuage de points / graphique à bulles think-cell.

Pour savoir comment calculer la position et l'angle de la courbe à partir des valeurs du graphique, consultez Courbe de tendance.
