Gráficos Mekko

Um gráfico Mekko (às vezes chamado também de gráfico marimekko) é um gráfico de coluna empilhada bidimensional. Além de variar as alturas dos segmentos de um gráfico de coluna empilhada regular, um gráfico Mekko também tem larguras variáveis nas colunas.

A escala da largura das colunas é feita a fim de que a largura total corresponda à largura desejada para o gráfico. Para preservar o relacionamento visual entre a largura de diferentes colunas, não existem lacunas entre as colunas em um gráfico Mekko.

De fato, a linha de base de um gráfico Mekko é um eixo de valor totalmente desenvolvido. Você pode selecioná-lo com o mouse e pode usar seu menu de contexto para adicionar marcas, rótulos de marcas e títulos de eixo (consulte Eixos de valor). Se você ativou as marcas de seleção para a linha de base, pode usar a mini barra de ferramentas do eixo para alternar entre valores absolutos e percentuais.

Um gráfico Mekko também pode ser decorado com alguns dos recursos descritos em Eixos e Anotações do gráfico. Os rótulos do gráfico Mekko oferecem suporte à propriedade de conteúdo do rótulo, que permite escolher exibir valores absolutos, porcentagens ou ambos (Conteúdo do rótulo).

Gráficos Mekko com um eixo percentual

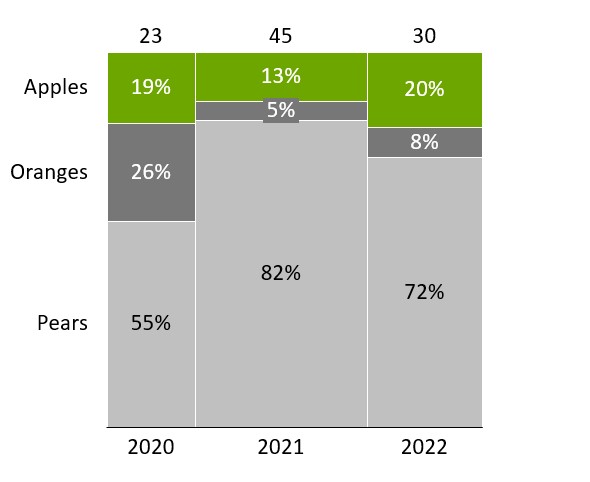

Um gráfico Mekko com um eixo percentual (também chamado, por vezes, de gráfico marimekko ou curva de custo de 100%) é uma variação do gráfico de colunas empilhadas bidimensional de 100%. Como no gráfico de colunas empilhadas de 100%, o eixo de valor é baseado em porcentagens e a altura das colunas é exibida em relação ao 100%. No gráfico de colunas empilhadas 100% normal, desde que as colunas tenham uma escala de altura relativa, não há representação visual dos totais absolutos da coluna.

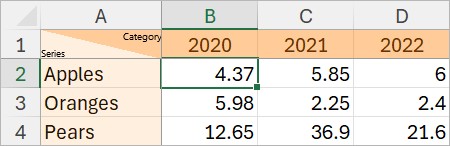

O gráfico Mekko com um eixo percentual usa larguras de coluna variáveis para representar os totais das colunas. Assim, a área do segmento é proporcional ao valor absoluto dos segmentos. Por padrão, os valores na planilha de dados são representados como valores absolutos; ao calcular porcentagens, o think-cell assume que a soma de cada coluna é 100%. Por exemplo, o exemplo anterior do gráfico Mekko que exibe porcentagens usa a seguinte planilha de dados com valores absolutos.

Você também pode inserir seus valores como porcentagens na planilha de dados. Para que o think-cell calcule os valores absolutos a partir das porcentagens inseridas, adicione a linha 100%= e insira os valores absolutos que representam 100% na linha 100%= (consulte Editar layout da planilha de dados). Para saber mais sobre valores absolutos ou relativos, consulte Valores absolutos e relativos.

Gráficos Mekko com unidades

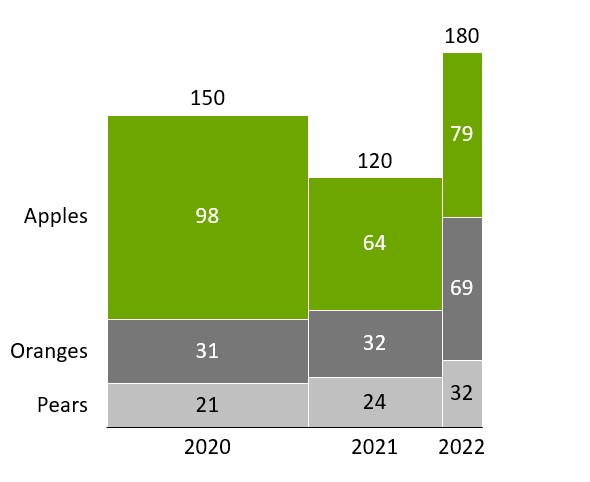

Um gráfico Mekko com unidades (algumas vezes também chamado de gráfico submarino ou gráfico olímpico) é um gráfico de coluna empilhada bidimensional. Como no gráfico de coluna empilhada, o eixo de valor e a planilha de dados desse gráfico são baseados em valores absolutos.

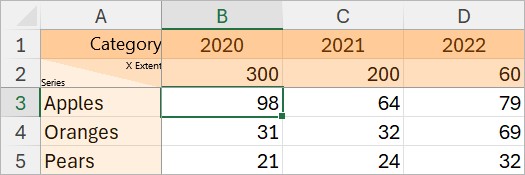

A altura e a largura são controladas de forma completamente independente. As larguras das colunas são inseridas na linha X extent, no topo, e as alturas de segmentos individuais são inseridas da mesma forma que em um gráfico de coluna empilhada normal.

Adicionar ou remover ressaltos

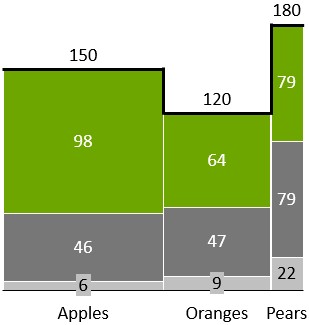

É possível destacar o contorno do gráfico Mekko: Clique no botão  Ridge para adicionar ou remover um ressalto em negrito.

Outras séries

Você pode querer combinar diversos segmentos representando pequenas porções de uma categoria em um segmento para “Outro”. Desse modo uma série “Outro” é acrescentada ao gráfico, em especial quando um segmento coletando séries menores está presente em cada categoria.

Para criar uma série Outros, selecione todos os segmentos que deverão ser subordinados a ela, clique com o botão direito do mouse para chamar o menu de contexto e selecione  Move to Other Series. Assim que a série Outro estiver presente, você também poderá selecionar um de seus segmentos e arrastar a alça que aparece para cima e para baixo para incluir segmentos adicionais nele ou para excluir segmentos que deveriam ser exibidos individualmente de novo.

Uma outra série também pode ser usada nos gráficos de colunas empilhadas e gráficos de barras e 100%.

Alterar a ordem do segmento

Você pode alterar a ordem em que os segmentos aparecem em um gráfico Mekko. Para fazer isso, execute estes passos:
