Grafici a cascata
Creare grafici a cascata
|
Icona nel menu Elementi: |
|

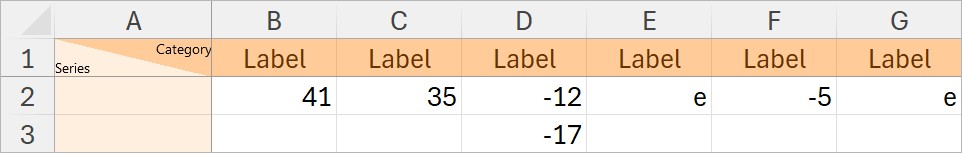

Un grafico a cascata (detto talvolta anche grafico a ponte) visualizza un calcolo additivo dei subtotali. Per creare il grafico a cascata nell'esempio, nel foglio dati del grafico, immettere i valori nell'immagine seguente.

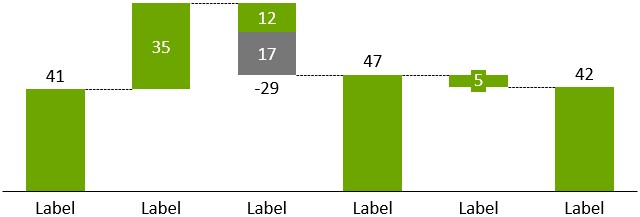

I risultati positivi vengono visualizzati con segmenti rivolti verso l’alto, mentre i valori negativi sono rappresentati da segmenti rivolti verso il basso. I subtotali, ovvero i segmenti che si estendono fino alla linea di base del grafico, possono essere creati facilmente con un e (che sta per "uguale a"). È possibile utilizzare e in qualsiasi segmento che si desidera estendere per adattarlo al resto del grafico. Tutti i e segmenti vengono calcolati automaticamente da think-cell e aggiornati ogni volta che i dati vengono modificati.

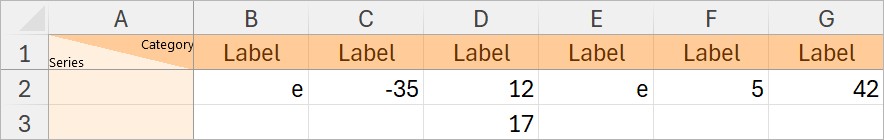

Si può addirittura iniziare il calcolo con una e nella prima colonna. In questo caso think-cell inizia dalla colonna che si trova all’estrema destra ed esegue il calcolo all’indietro per trovare il valore della colonna e. Per ottenere lo stesso grafico con un e nella prima colonna, nel foglio dati del grafico, eliminare prima i valori, quindi immettere i valori nell'immagine seguente.
Si possono immettere due o più valori in una singola colonna. Se una colonna è composta da più di un segmento, è possibile immettere una e per al massimo un segmento.
Quando nella stessa colonna vengono inseriti sia valori positivi che valori negativi, per continuare il calcolo è necessario utilizzare la funzione di somma algebrica di tutti i valori. Ad esempio, per due segmenti di valore 5 e -2, la differenza tra i connettori ai lati delle colonne sarà pari a 3. Allo stesso tempo, i singoli segmenti saranno sempre visualizzati con l'estensione corretta. Per visualizzare la somma algebrica dei segmenti contrassegnati, il connettore utilizzerà un'ancora che potrebbe non corrispondere all'inizio o alla fine di un singolo segmento:
Per via della complessità del concetto di grafico a cascata, utilizzando soltanto il foglio dati è possibile creare solo grafici semplici. Se si nota che il grafico non viene generato secondo le aspettative, completare innanzitutto la digitazione dei dati. Il grafico può essere riconfigurato facilmente in un secondo momento.
In un grafico a cascata semplice, ogni coppia di colonne viene collegata proprio da un connettore orizzontale. Quando vengono selezionati, questi connettori presentano due punti di manipolazione.
- Trascinare i punti di manipolazione dei connettori per cambiare il modo in cui le colonne sono collegate nel grafico a cascata.
- Rimuovere un connettore utilizzando Elimina per avviare una nuova operazione di somma. Aggiungere un connettore scegliendo

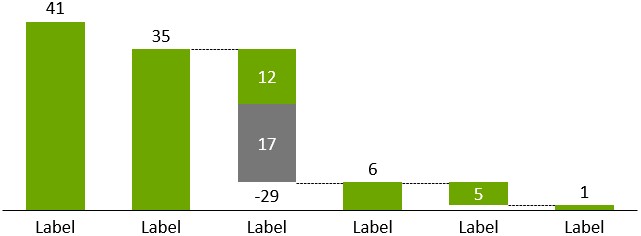

Sulla base dell’esempio iniziale, nel seguente grafico è stato rimosso il connettore tra le prime e le seconde colonne:
Quando si trascina un connettore, l'intero grafico viene ridimensionato per adattare la modifica e tutte le colonne "uguale a" vengono aggiornate.

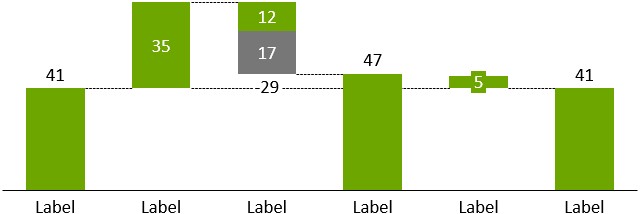

Inoltre, sulla base dell’esempio precedente, nel grafico seguente è stata aggiunta una colonna “uguale a” e sono state spostate entrambe le estremità del connettore evidenziato:
Se i connettori sono in conflitto fra di loro, risulteranno dei connettori storti. Per risolvere il problema, rimuovere alcuni dei connettori storti.

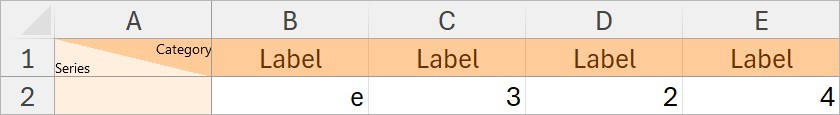

Ad esempio, per creare un grafico a cascata verso l’alto con il totale a sinistra, immettere i seguenti dati nel foglio dati:
Il grafico risultante ha il seguente aspetto:
Trascinare ora il punto di manipolazione destro del connettore evidenziato per collegare la colonna "uguale a" con la parte superiore dell'ultimo segmento. Il grafico risultante ha il seguente aspetto:
della barra degli strumenti. Il foglio dati predefinito viene compilato con i valori appropriati per un grafico a cascata verso il basso. A parte questo, in think-cell non vi è alcuna differenza tra un grafico a cascata verso il basso e verso l’alto.
È possibile modificare le caratteristiche del grafico a cascata e aggiungere annotazioni in modo simile ai grafici a colonne (vedere Assi e Annotazioni del grafico).
Per impostazione predefinita, nei grafici a cascata le etichette di segmento mostrano la parte del segmento che è sempre un valore positivo. I valori negativi del foglio dati sono visualmente rappresentati da segmenti rivolti verso il basso. Tuttavia, è possibile selezionare un numero positivo, nonché digitare un segno + (più) iniziale o finale nel formato del numero (vedere Formato di numero), affinché vengano visualizzati entrambi i numeri (positivi e negativi) o, in alternativa, è possibile selezionare un numero negativo e inserire un segno - (meno) iniziale o finale, affinché venga visualizzato solo un segno per i numeri negativi.
Nota: Se tutti i segmenti sono collegati correttamente e il grafico non è ancora ancorato alla linea di base nel modo desiderato, selezionare il segmento che deve essere ancorato e fissarlo alla linea di base tramite i pulsanti
Etichetta freccia di differenza: "Percentuale del foglio dati 100%="
Nei grafici a cascata, le etichette per le frecce di differenza di livello possono visualizzare la differenza tra due valori come percentuale del valore del 100% del primo valore nel foglio dati (vedere Frecce di differenza tra livelli).
Nel foglio dati di un grafico a cascata, ogni categoria ha un valore del 100%. think-cell utilizza il valore del 100% di una categoria per calcolare le percentuali per ciascun valore in quella categoria. Per impostazione predefinita, il valore 100% è la somma dei valori in una categoria. Per modificare il valore 100%, vedere Modifica layout foglio dati.

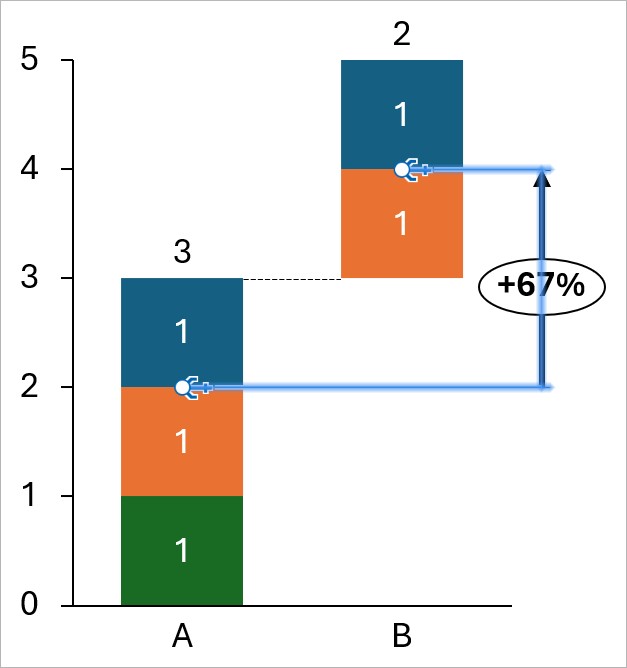

Ad esempio, nella seguente schermata, la freccia di differenza di livello ha i seguenti parametri:
- Il primo valore (inizio della freccia) è 2.
- Il secondo valore (estremità della freccia) è 4.
- Il valore assoluto della differenza rappresentata dalla freccia è 2.
- Il primo valore è nella categoria A. Il valore del 100% della categoria A è 3. Pertanto, il valore del 100% del primo valore è 3.
L'etichetta % of datasheet 100% mostra +67%, che è la differenza di 2 come percentuale del valore del 100% della categoria A di 3.
Per visualizzare la differenza come percentuale del valore 100%, selezionare la freccia di differenza di livello per aprire la mini barra degli strumenti. Nel menu a discesa Label Content, selezionare % of datasheet 100%.
Modificare l'ordine del segmento
È possibile modificare l'ordine in cui i segmenti appaiono in un grafico a cascata.
- Selezionare il grafico per aprire la sua mini barra degli strumenti.
- Nel menu Segment Order, scegliere l'ordine del segmento desiderato.
- Segments in Sheet Order: i segmenti vengono visualizzati nello stesso ordine dell'intervallo di dati collegato, anche se il grafico viene capovolto (vedere Ruotare e capovolgere gli elementi).
- Segments in Reverse Sheet Order: i segmenti vengono visualizzati nell'ordine inverso dell'intervallo di dati collegato, anche se il grafico viene capovolto (vedere Ruotare e capovolgere gli elementi).
