16. 프로세스 흐름

think-cell을 사용하면 오각형, 갈매기형 수장 및 텍스트 상자로 구성된 선형 프로세스 흐름을 쉽고 빠르게 생성할 수 있습니다.

완성된 think-cell 프로세스 흐름.
16.1
프로세스 흐름 생성
16.2
프로세스 흐름 구조 변경
16.3
슬라이드에 프로세스 흐름 배치
16.4
프로세스 흐름 스타일 지정

16.1 프로세스 흐름 생성

첫 번째 오각형을 삽입하여 프로세스 흐름을 생성합니다. 그렇게 하려면 image. 엘리먼트 메뉴에서 오각형/갈매기형 수장을 선택합니다. 오각형의 주황색 삽입 윤곽선이 마우스 커서 주변의 슬라이드에 나타납니다.

오각형을 삽입할 때 표시되는 자리 표시자 윤곽선.

표시된 위치에 엘리먼트를 삽입하려면 클릭합니다. 오각형이 자동으로 배치되므로(기본값으로 위치 잠금이(가) 비활성화된 경우) 정확히 어디에서 클릭하는지는 중요하지 않습니다. 삽입 후 엘리먼트가 자동으로 선택되고 텍스트를 직접 입력할 수 있습니다. 이 엘리먼트가 흐름의 단계 1을 나타낸다고 가정해 보겠습니다. 그러면 이 엘리먼트를 오각형에 입력하면 됩니다. 오각형의 크기는 입력할 때 자동으로 조정됩니다.

버튼이 있는 선택된 오각형.

흐름에 갈매기형 수장을 더 추가하는 가장 빠른 방법은 선택한 엘리먼트의 오른쪽 또는 왼쪽에 있는 image.  복제 버튼을 사용하면 됩니다. 클릭하면 엘리먼트와 텍스트가 해당 면에 복제되고 복제본이 자동으로 정렬됩니다. 또는 CtrlAlt 키를 누른 상태에서 화살표 키 중 하나를 눌러 해당 방향으로 복제할 수도 있습니다. 오각형은 필요한 경우 갈매기형 수장이 됩니다.

첫 번째가 복제된 후 두 개의 오각형.

여러 엘리먼트를 선택할 수도 있습니다. 완료되면 각 오각형 또는 갈매기형 수장을 클릭하여 텍스트를 삽입하거나 편집합니다. Alt 키를 누른 상태에서 화살표 키를 누르면 한 엘리먼트에서 다른 엘리먼트로 쉽게 이동할 수 있습니다.

오각형과 갈매기형 수장으로 흐름의 제목을 설정했으면 표를 추가해 보겠습니다. 마우스로 오각형과 갈매기형 수장 행을 여러 개 선택하고 선택 항목 아래에 있는 image.  복제 버튼을 클릭합니다. 위의 엘리먼트에 따라 정렬된 텍스트 상자 행이 아래에 삽입됩니다. 프로세스 흐름의 내용에 대해 다른 두 행을 만들려고 한다고 가정하고 선택 항목 아래에 있는 image.  복제 버튼을 두 번 클릭하면 다음 구조가 됩니다.

표가 추가된 후 프로세스 흐름.

흐름을 더 자세히 설명하기 위해 행 카테고리(이 경우 "무엇을, 어떻게, 누가")에 대한 텍스트 상자의 이전 열을 추가해 보겠습니다. 마우스로 텍스트 상자의 첫 번째 열을 선택합니다.

왼쪽 표 열이 선택된 프로세스 흐름.

그런 다음 image.  선택 항목 왼쪽에 있는 복제 버튼을 클릭합니다. 첫 번째 열의 정렬된 복제본이 나타납니다.

첫 번째 열의 각 텍스트 상자를 클릭하고 '무엇을', '어떻게' 및 '누가'를 입력합니다. 텍스트 상자 표의 나머지 부분도 동일한 방법으로 내용을 입력할 수 있습니다.

텍스트가 추가된 프로세스 흐름.

개별 텍스트 상자의 크기와 위치 및 전체 흐름은 입력한 텍스트에 자동으로 맞춰집니다.

16.2 프로세스 흐름 구조 변경

개별 텍스트 상자, 전체 행 또는 열을 삭제하는 것은 삽입하는 과정만큼 간단합니다. 텍스트 상자를 선택하거나 삭제할 행 또는 열을 여러 번 선택하고 Del 키를 누릅니다. 선택 항목을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 빨간색 삭제 아이콘.  삭제 버튼을 클릭할 수도 있습니다.

이후 프로세스 흐름 내에서 순서를 변경하려면 열을 다른 위치로 드래그 & 드롭합니다(예: '제1단계'와 '제2단계' 사이로 '제3단계'를 이동).

  1. 마우스로 각 오각형과 텍스트 상자를 선택합니다.
  2. 선택한 엘리먼트의 파란색 윤곽선을 클릭하고 마우스 버튼을 길게 누릅니다.
  3. Shift 키를 누른 상태에서 드래그 작업 중에 표시된 주황색 경계가 이동을 나타낼 때까지 다른 두 열 사이에서 선택 항목을 정확히 드래그합니다. 드래그 작업 중에 이동을 나타내는 주황색 경계.

    Shift 키를 누른 상태에서는 수평 드래그만 가능하므로 두 열 사이에 올바른 삽입 지점을 쉽게 찾을 수 있습니다.

  4. 마우스 버튼을 놓습니다.

16.3 슬라이드에 프로세스 흐름 배치

이제 흐름에 대한 모든 데이터를 입력했으므로 최종 위치와 크기를 지정해 보겠습니다. think-cell의 엘리먼트 또는 정렬된 엘리먼트 그룹이 슬라이드에 자동으로 배치되고 크기가 조정됩니다(가장자리가 닫힌 자물쇠가 있는 빨간색 선으로 표시된 위치에 고정되어 있지 않은 한) 자동 배치를 사용하면 많은 시간을 절약하고 균형 잡힌 슬라이드 레이아웃을 만들 수 있으므로 자동 배치를 사용하는 것이 좋습니다.

그러나 원하는 경우 프로세스 흐름에 대한 특정 위치와 최대 크기를 수동으로 지정할 수 있습니다. 이렇게 하려면 전체 흐름을 선택합니다. 선택 항목의 모서리에 작은 자물쇠 아이콘이 표시됩니다. 이는 프로세스 흐름 또는 중요한 다른 엘리먼트의 크기와 위치를 제한하는 데 사용할 수 있습니다.

슬라이드의 각 측면에 흐름이 확장되지 않는 여백을 남기고 싶다고 가정해 보겠습니다.

  1. 맨 왼쪽의 수평 잠금 아이콘을 클릭하고 마우스 키를 아래로 누릅니다. 엘리먼트를 제자리에 고정시키면 잠금 아이콘이 눈금자 영역에 표시됩니다.
  2. 왼쪽 여백에 만족할 때까지 잠금 장치를 오른쪽으로 드래그합니다.
  3. 마우스 키를 놓습니다. 이제 흐름의 왼쪽 가장자리가 해당 위치에 고정됩니다.

맨 오른쪽에 있는 잠금 아이콘을 제 위치로 드래그하여 오른쪽 여백에 대해 이 작업을 반복합니다. 또한 흐름의 수직 치수를 위한 잠금 아이콘도 있으며, 유사한 방법으로 사용할 수 있습니다.

think-cell의 자동 위치 지정 및 크기 조정을 복원하려면 자물쇠 아이콘을 클릭하여 잠금을 제거하고 각 자물쇠에 대해 이를 반복합니다. think-cell 레이아웃 엘리먼트의 크기와 배치를 수동으로 조정하는 방법에 대한 자세한 설명은 엘리먼트의 고정 크기 또는 잠금 위치 설정의 내용을 참조하십시오.

16.4 프로세스 흐름 스타일 지정

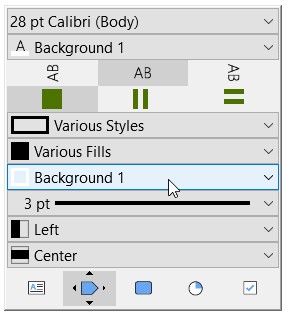

오각형의 플로팅 툴바, 윤곽선 색상 강조.

이제 배치 및 크기를 조정했으므로 스타일을 지정하여 프로세스 흐름을 완료할 수 있습니다. 각 오각형과 갈매기형 수장에 프로젝트의 각 단계별로 다른 색상을 지정하고 싶다고 가정해 보겠습니다. 각 오각형과 갈매기형 수장에서 마우스 왼쪽 버튼을 클릭하고 플로팅 툴바의 채우기 색 드롭다운 메뉴에서 원하는 색상을 선택합니다(색상 및 채우기 참조). 오각형의 선 색과 선 스타일을 변경할 수도 있습니다. 모든 오각형을 다중 선택하고, 선택 항목에서 마우스 왼쪽 버튼을 클릭한 다음 윤곽선 색 드롭다운 메뉴를 열고 배경 1과 같은 선 색상을 변경합니다(개요 색상 참조). 선택 항목에서 다시 마우스 왼쪽 버튼을 클릭하고 선 스타일 드롭다운 메뉴를 연 다음, 두꺼운 윤곽선을 적용할 경우 선 스타일을 3pt 단색으로 변경합니다(선 스타일 참조). 플로팅 툴바를 통해 수평 및 수직 텍스트 정렬을 컨트롤할 수도 있습니다.

image.

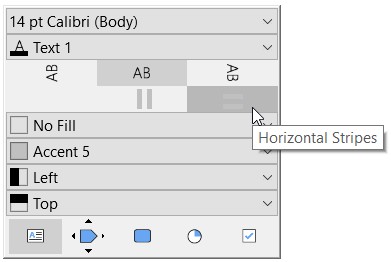

흐름의 가독성을 높이기 위해 스트라이프 기능을 사용하여 행 또는 열에 배경색을 번갈아 지정할 수도 있습니다. 채우고자 하는 텍스트 상자를 선택하고 마우스 왼쪽 버튼을 클릭하여 플로팅 툴바를 엽니다. 스트라이프 드롭다운 메뉴를 열고 세로 스트라이프를 클릭하면 열 음영이 교대로 표시되고 가로 스트라이프를 클릭하면 행 음영이 표시됩니다. 이렇게 하면 플로팅 툴바에서 배경색을 번갈아 사용할 두 색상을 선택할 수 있습니다. 해당 드롭다운 메뉴를 클릭하고 목록에서 원하는 음영을 선택하면 됩니다.

마지막으로, 열과 행 제목을 굵게 표시하려면 해당 열이나 행을 여러 번 선택한 다음, 선택 항목에서 마우스 왼쪽 버튼을 클릭하고 글꼴 드롭다운 메뉴를 열어 원하는 글꼴 크기의 굵게 버전을 선택합니다(글꼴 참조).
