問題

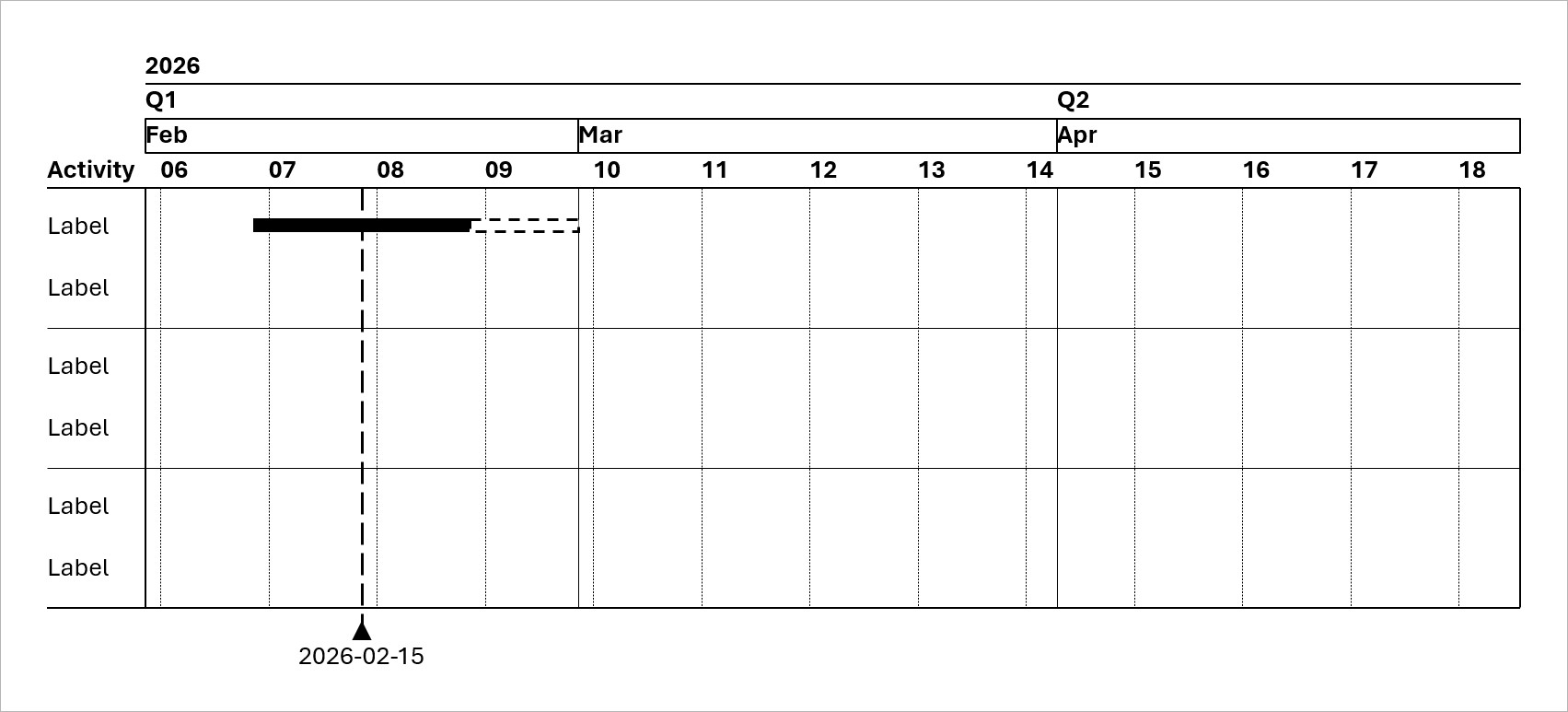

ガント チャートを挿入すると、以下のような書式設定の問題が発生：

  • カレンダー目盛りと、[Activity]、[Responsible]、および [Remark] の列で、罫線の一部が表示されない。
  • カレンダー目盛りに塗りつぶしを適用できない。
  • カレンダー目盛りのテキストが左揃えになっており、配置を変更できない。

ガント チャートを別のプレゼンテーションにコピーすると、次のような書式設定の問題が発生：

  • 罫線の一部がカレンダー目盛りと [Activity]、[Responsible]、および [Remark] 列で表示されない。
  • カレンダー目盛の罫線が不揃いになっている。
  • カレンダー目盛りのテキスト配置が、中央揃えから左揃えに変わる。

原因

think-cell 14 以降、既定のスタイルファイルには、ガントチャートの書式設定に関して次の更新が含まれています。

  • カレンダー目盛り：左右の罫線を削除。ミニ ツールバーから [Fill] メニューを削除、テキストの配置を中央揃えから左揃えに変更
  • [Activity] 列：左罫線を削除
  • [Responsible] および [Remarks] 列：右罫線を削除

think-cell 14 以降のバージョンのスタイルファイルを使用しているプレゼンテーションでガントチャートを作成すると、チャートは更新された書式で表示されます。

think-cell 13 以前のレガシースタイルファイルを使用したガントチャートを作成し、そのチャートをthink-cell 14 以降のバージョンのスタイルファイルを使用しているプレゼンテーションにコピーすると、チャートには更新された書式が部分的に適用されます。

解決策

think-cell 13 以前のレガシー書式設定でガント チャートを使用したい場合は、以下のいずれかの解決策を使用して、PowerPointプレゼンテーションにレガシー スタイル ファイルを適用してください。

現在のプレゼンテーションにレガシー スタイル ファイルを適用する

現在のプレゼンテーションにレガシー スタイル ファイルを適用するには、PowerPointのリボンで、Insert > think-cell > Tools Tools Menu icon > Change Style > generic legacy style.xml を選択します。

新規のプレゼンテーションにレガシー スタイル ファイルを適用する

PowerPoin テンプレートまたはthink-cell設定パラメーターを使用して、新規のプレゼンテーションにレガシー スタイル ファイルを適用することができます。このスタイル ファイルをPowerPointテンプレートに適用することが推奨されます（デフォルトのスタイルファイルを展開するを参照）。

PowerPointテンプレートにレガシー スタイル ファイルを適用する

PowerPointテンプレートを使用して、新規のプレゼンテーションにレガシー スタイル ファイルを適用するには、以下の手順に従ってください。

  1. PowerPointテンプレートを開きます。PowerPointテンプレートを使用しない場合は、テンプレートを作成してください（Microsoftサポートを参照）。
  2. リボンで、Views > Master Views > Slide Master を選択します。
  3. スライドマスター ビューで、マスタースライドを選択します。
  4. リボンで、Insert > think-cell > Tools Tools Menu icon > Change Style > generic legacy style.xml を選択します。
  5. テンプレートを保存します。

PowerPointテンプレートへのスタイル ファイルの適用に関する詳細については、PowerPoint テンプレートを使用してスタイルファイルを展開するを参照してください。

設定パラメーターにレガシー・スタイルを追加する

think-cell設定パラメーターを使用して、新規のプレゼンテーションにレガシー スタイル ファイルを適用するには、generic legacy style.xmlをデフォルトのスタイル ファイルとして指定します（構成パラメータを使用してスタイルファイルを展開するを参照）。

サポートに問い合わせ

これらの解決策のいずれかを適用する際に問題が発生した場合、どの解決策がご自身の状況に最も適しているか不明な場合、またはいずれかの解決策を適用した後も問題が再発する場合は、弊社サポート チームまでお問い合わせください。

think-cellログ ファイルを送ってください。これを行うには、PowerPointまたはExcelのリボンで [Insert > think-cell > Tools Tools Menu icon > Help > Request Support] を選択します。ログ ファイルが自動的に添付された状態で、新しいメールが開きます。

[サポートをリクエスト] がPowerPointでもExcelでもうまく行かない場合は、以下の手順に従ってください。 もっと読む

  1. ファイル エクスプローラーで新しいウィンドウを開きます。

  2. アドレス フィールドに%LOCALAPPDATA%\think-cellと入力します。入力を選択します。

    または、ディレクトリを参照してthink-cellフォルダーを開くこともできます： もっと読む

    完全な規定のファイルパスはC:\Users\USERNAME\AppData\Local\think-cellです。USERNAMEをユーザー名に置き換えます。

    このフォルダーが見つからない場合は、非表示になっている可能性があります。非表示の項目を表示させるには、エクスプローラーで次のいずれかを選択します。

    • Windows 7：[整理] > [フォルダーと検索のオプション] > [表示] > [隠しファイルとフォルダーを表示する]。
    • Windows 8、Windows 8.1、および Windows 10：[表示] > [表示/非表示] > [隠しファイル]。
    • Windows 11：[表示] > [表示させる] > [隠しファイル]。

  3. think-cellフォルダ内のlogで終わるすべてのファイルを弊社サポート チームに送信します。これらのファイルには、以下のいずれかが含まれている可能性があります。

    • EXCEL_log.log
    • POWERPNT_log.log
    • ppttc_log.log
    • setup_think-cell_VERSION_log.log
    • tcasr_log.log
    • tcindex_log.log
    • tcmail_log.log
    • tcrunxl_log.log
    • tcupdate_log.log

      • また、think-cellがアクティブである場合は、think-cellのバージョン情報ダイアログのスクリーンショットもお送りください。think-cellのバージョン情報ダイアログを開くには、PowerPointまたはExcelのリボンで、[挿入] > [think-cell] > [ツール] Tools Menu icon > [ヘルプ] > [バージョン情報] を選択します。
